Instalación de Sistemas de Climatización con Fancoils y Producción de Agua Caliente Sanitaria en Cálamo Guesthouse en el Barrio de las Letras Madrid.
Eficiencia Bioclimática SL ha sido la encargada de ejecutar el Proyecto de las instalaciones de climatización con aerotermia y producción de agua caliente sanitaria, diseñada por la Arquitecta Dña. María Madrigal Bustillo, en colaboración con el equipo de estudios de instalaciones de Eficiencia Bioclimática. Las instalaciones se inaugurarán en abril del 2021 tras la rehabilitación y transformación en Hostal de la 2ª planta del edificio construido en 1790 en la C/ Lope de Vega 11, Barrio de las Letras Madrid.
El barrio de las letras también llamado de los literatos y de las musas se encuentra en un aérea de la ciudad de Madrid. En esta zona fijaron su residencia algunos de los literatos mas destacados del Siglo de Oro español, como Miguel de Cervantes, Quevedo, Góngora o Lope de Vega. Con tales protagonistas y en este marco se instalaron los primeros corrales de comedias de Madrid.
Aunque la mayor parte de los inmuebles que se conservan fueron construidos a finales del siglo XIX y principios del siglo XX, de la época del Siglo de Oro han sobrevivido la Casa Museo de Lope de Vega, donde vivió el escritor entre 1610 y 1635(monumento histórico-artístico desde 1935 y abierto al público como casa-museo); el convento de San Idelfonso de las Trinitarias Descalzas, donde fue enterrado Cervantes; y la Iglesia de San Sebastián.
Eficiencia Bioclimática tenía por lo tanto el reto de realizar el proyecto cumpliendo todas las necesidades del cliente, y al mismo tiempo apostar por tecnologías eficientes para ser competitivos en el sector sin modificar un entorno de tanta belleza.
NECESIDAD: CLIMATIZACIÓN DEL HOSTAL Y PRODUCCIÓN DE AGUA CALIENTE SANITARIA.
El hostal cuenta con una planta: compuesto por 5 habitaciones dobles con baño completo, recepción zona común y sala de coworking.
Las instalaciones disponen de 7 fancoils, dos de ellos destinados a las zonas comunes y los otros cinco a las habitaciones.
Solución: Sistemas de climatización con unidades de control.
A continuación, se van a explicar las distintas soluciones que han requerido cada uno de los espacios y procesos que conforman la bodega:
Línea de Prpducción

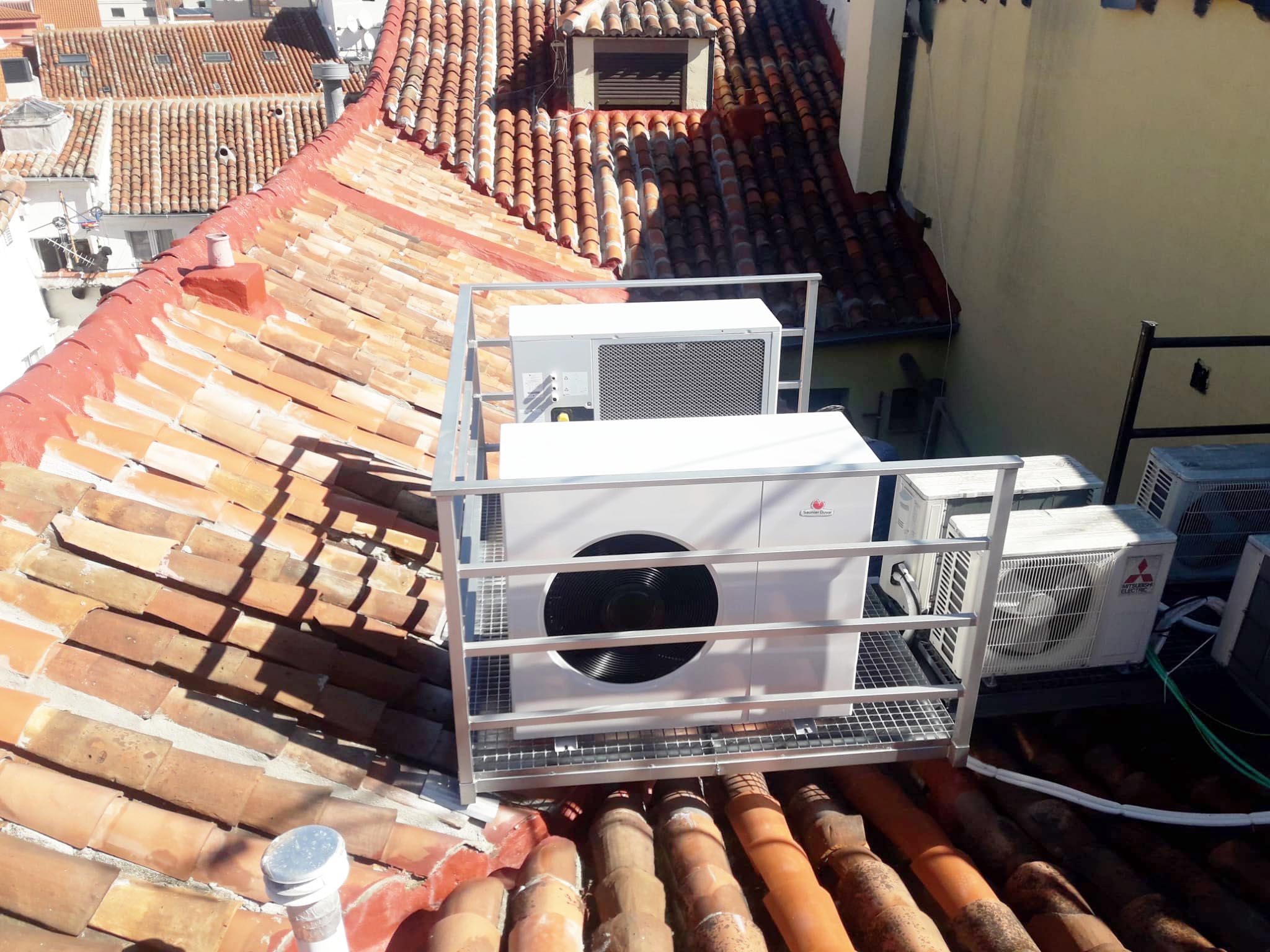

El sistema de producción de agua fría y caliente se ha realizado con unidades bomba de calor Saunier Duval, Genia Air 8 en cascada, que suministran unitariamente 8 kW en frío y calor incorporando depósito de inercia y grupo hidráulico.
Se ha diseñado un sistema a 2 tubos para producir frío a 14ºC y calor a 55 ºC (condiciones modificables por el usuario en función de la temporada y procesos que desee realizar) que se mantienen constantes en cada colector de impulsión. Con este sistema, dependiendo de las necesidades de los usuarios y condiciones climáticas, se suministra calor o frío.
Control de las estancias
El ambiente es controlado por termostatos diferenciados por estancias que controlan los fancoils, velocidad del ventilador y temperatura de corte. El agua es impulsada desde el cuarto técnico a la temperatura que nos marca el controlador MiPro que nos mide temperatura exterior y ambiente, para conseguir la mayor eficiencia energética.
Control de Agua Caliente Sanitaria
El agua caliente sanitaria está producida por las unidades de Aerotermia dando preferencia a una de las dos máquinas para la producción de ésta. El agua se acumula a 70º en dos interacumuladores FEW 200 con una superficie de intercambio de calor 1.81m2, el agua es mezclada a la salida y es impulsada a los grifos a 45ª aumentando la capacidad de producción de los acumuladores, evitando que los usuarios del hostal tengan carencia de esta.
Los interacumuladores llevan incorporados dos resistencias de 2.5 kW que se utilizarán exclusivamente en el proceso de tratamiento de la legionela según manda el Real Decreto 909/2001 asegurándonos con el sistema de recirculación que el tratamiento llega a todos los puntos más alejados de la red de agua caliente sanitaria.
Por último, la sección de impulsión.
El aire tratado en el climatizador se transporta por una red de conductos de chapa de acero galvanizada aislado para evitar ruidos y condensaciones hasta las unidades terminales.
FICHA TÉCNICA DEL PRESUPUESTO RESUELTO
Localización: Madrid
Fecha de la instalación: enero /abril 2021
Tipo de Local: Terciario
Necesidad: Climatización y producción de acs
Solución: Sistemas de climatización con aerotermia y unidades de control.
